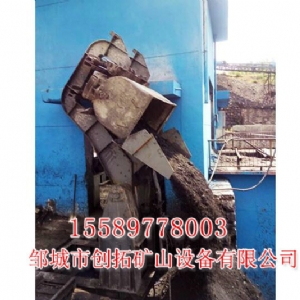

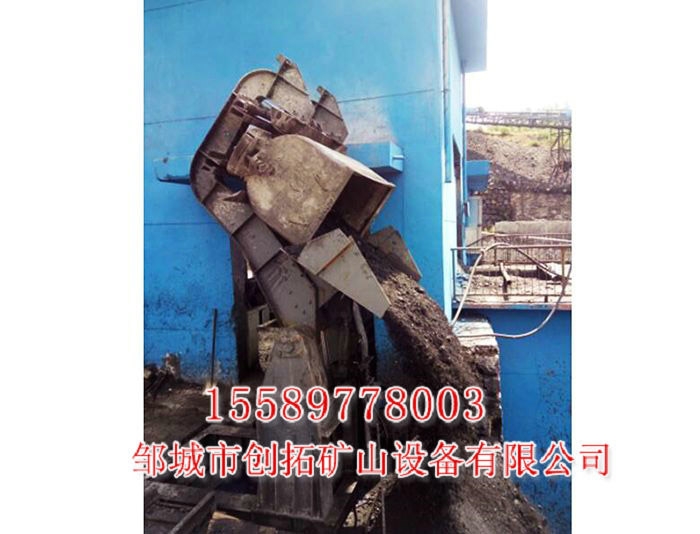

TFY-1.5/6型礦車液壓翻車機用于地面與井口運輸線路相接，配合MG1.7-6型1.0噸固定車箱式礦車使用，可將礦車翻轉，使礦物側卸裝入自卸式載重汽車或其它運輸設備上，其結構簡單不需要很深的地下建筑就可轉載，對采用汽車排矸或用汽車外銷煤的礦井及地下水位較高地區較適用。

技術特征：

二、結構概述

 本設備由翻車機和液壓系統所組成，翻車機（見圖一）設有翻轉液壓缸和復位液壓缸，通過轉臂將載有礦物的礦車向上翻轉，從而達到卸載目的，而復位液壓缸對轉臂起支承、緩沖及復位的作用，進車側應設有阻車器，礦車進入翻車機停車時的動能被阻車器吸收，因此，翻車機本身不受沖擊，翻車機轉臂軌道上的凹面起阻車定位作用。

 轉臂軌道上的凹面起阻車定位作用。

 復位缸的工作原理：

 1、復位缸的支撐與緩沖作用

 當翻轉架重心過轉軸中心向翻轉側轉動時，由于重力會迅速側翻形成沖擊，所以復位缸的上支座應在翻轉架重力向下時作支撐，復位缸的上支座在翻轉架重力的作用下回縮而緩沖下降，從而起到緩沖作用。

 2、復位缸的復位作用：

 翻轉架翻轉后，由于翻轉油缸的連接點已過旋轉中心（死點）需由復位缸推動翻轉架，使翻轉架的重心過中心點后再由翻轉油缸工作使翻轉架復位，翻轉架的兩個翻轉油缸必須同步升降

 三、安裝、調試、使用、維護和安全事項

安裝按地基圖澆注混凝土地基并找平，同時預留地腳螺栓孔；待地基凝固48小時以后，把規定的地腳螺栓放在預留孔中，將設備平放在地基上，把地腳螺栓上端對準設備的地腳螺栓孔并穿入，然后找平；在確認設備底座已經完全水平后，把地腳螺栓扶直扶正，對地腳螺栓孔進行二次澆注；二次澆注完畢，待凝固72小時后，緊固地腳螺絲帽。調試按順序接通管路，按圖三電路圖接上電源；將油箱中充足液壓油（油面至液位計中上部）；按下啟動按鈕并立即停車（點試），觀察電機轉向是否與箭頭方向一致，如不一致，應調整接線端子，確保電機轉向與箭頭方向一致（注意：油泵反轉會導致?lián)p壞）；按下啟動按鈕，空轉3-5分鐘，觀察電機運行情況，如無異常聲音，即可按下主降鈕，同時觀察壓力表讀數，如果壓力表讀數大于或小于10MPa，應調整換向閥前端的調壓旋鈕，直至壓力表讀數為10MPa為止。復位缸下腔技撐壓力調整：轉向按鈕置運轉位置 ，按下主升按鈕，當轉臂梁壓迫復位缸桿頭下行時，視支撐壓力表讀數(在0--1Mpa之間調整)，（注意：試車時應點試，壓力過高應立即停車，以免損壞液壓系統元器件及設備）；電機轉向及壓力調好后，即可進入空載試車，反復翻轉、下放、進出車5-6次，確認設備正常時，方可正式運行。使用

 將轉向開關置運轉位置。(檢修位置時，可分別操作主升缸和復位缸動作，只在檢修或調試時使用)

 礦車進入翻車機后，點動主升按鈕，給翻轉缸底腔充液壓油，促使活塞桿上升，推動轉臂翻轉，當支承梁與復位支承座接觸，復位缸活塞桿被壓下降，此時礦車卸載，松開按鈕。要使轉臂復位時，再按住主降按鈕，給復位缸底腔和翻轉缸上腔充液壓油，這時翻轉缸活塞縮回，同時復位缸活塞頂出，此時液壓油經系統卸荷回路直通油箱。轉臂停止于低點，礦車可以進出。

 （四）維護

 1、 在使用過程中，油箱中的液壓油應保持正常油位高度和清潔。定期檢查，定期更換，建議每半年至壹年更換一次液壓油和濾油器。更換期限根據工作條件和環境自行考慮，油箱上不要聚積雨水和塵土；

 2、 為保證液壓系統的正常工作和各液壓元件具體情況，隨季節氣溫的變化應選用不同的抗磨液壓油，建議夏季選用46#，冬季選用32#；

 3、 運行中油箱內的液油溫度一般在30°C ~60°C范圍內，不準大于60°C，若油溫異常上升時，應停車檢查，排除故障；

 4、 在運行中液壓系統里出現不正常響聲時應立即停止，徹底檢查并排除故障后才能開啟使用；

 5、 在安裝和試運轉中向各系統送油同時必須排除各系統里的空氣，以保證液壓缸速度平穩；

 6、 各接管處應聯接牢靠密封可靠，防止產生吸氣和滲漏現象；

 7、 當系統中發生故障時，禁止在工作狀態進行檢查和調整；

 8、 當液壓系統在試運和排氣時，人身盡量遠離高壓管邊和避開壓力油噴射方向；

 9、 翻車機必須安裝在足夠強度的基礎上，地腳螺栓必須經常檢查和緊固，這樣即可防止運轉時抖動和傾斜，又可保護機器延長使用壽命；

 10、必須使用斜撐以增加支架的剛性，避免損壞設備或出現安全事故；

 11、建議使用壓力8-10Mpa，如果翻轉扭矩大時，可將壓力調到12Mpa，但不得超過12Mpa，壓力過大會損壞齒輪泵及系統的元器件；

 12、電機轉向必須與泵上的箭頭指示方向一致，不可以反轉，否則會損壞齒輪泵；

 13、如果出現設備壓力或異常噪音，可能是油路堵塞（如進油濾網堵塞或換向閥中堵塞）或系統中進入空氣，這時應排除污物，清洗油箱更換液壓油，或空載運行，排出空氣；

 14、工作時，轉臂下面、翻車機后端及其兩側不得有人活動，以防發生危險；

 15、控制柜、電機、箱等應放置于干燥且雨水淋不到的地方；

 16、工作結束時，應將轉臂放下，并關閉電源上鎖；

 17、電氣安裝及維修必須由專業人員（持證）操作，避免出現安全事故；

 18、各軸承部分及注油杯等需要潤滑的部分，要經常加油。
